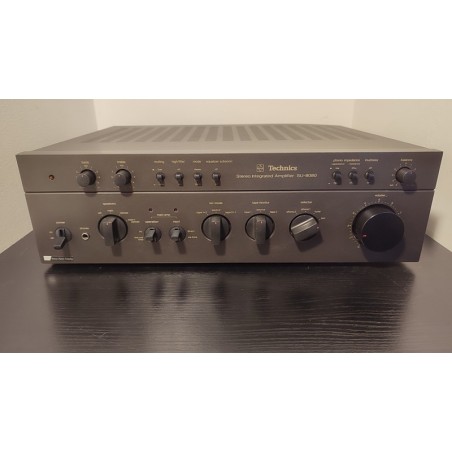

Technics SU-8080

Technics SU-8080 - Amplificateur
Commercialisation :  1976-1979
Livré avec une copie de la notice utilisateur en anglais et la brochure publicitaire en anglais
Revue Le Haut Parleur N°1632 Mai 1978 Page 193 et 308
Son prix en 1978 : 3180 Francs, à titre indicatif le SMIC en 1978 était de 1840 Francs

Conception double mono
l’amplificateur SU-8080 est un double mono c’est à dire que chaque canal dispose d'une alimentation totalement indépendante.
Elle utilise deux puissants transformateurs de puissance et quatre condensateurs électrolytiques de 10 000 µF.
Les transformateurs sont dotés d'un blindage magnétique strict et son situés sur la diagonale la plus éloignée du circuit d'égalisation
contribuant ainsi à un excellent rapport signal/bruit.

Amplificateur de puissance
L'amplificateur de puissance du SU-8080 est un amplificateur DC conçu pour garantir une fidélité de forme d'onde maximale.
Il comprend un premier étage d'amplification différentielle, un amplificateur de tension à charge purement résistive,
un suiveur d'émetteur et un étage de sortie à deux étages entièrement complémentaire à connexion Darlington.

Pour une reproduction intégrale des basses fréquences jusqu'à 0 Hz, tous les condensateurs de couplage ont été
totalement supprimés des circuits du SU-8080.
Aucun condensateur n'est présent sur le trajet du signal : dans l'étage de sortie, entre les étages ou dans la boucle NFB (boucle de Contre réaction).

Particularité
Entrées Phono : Réglages de résistance/capacité d'entrée commutables
L'impédance de l'entrée phono a un effet subtil mais important sur la qualité sonore produite.
Sur le SU-8080, la résistance d'entrée est commutable entre 27 kΩ et 47 kΩ, tandis que la capacité est réglable entre haute et basse.
Cela donne un total de quatre combinaisons possibles, permettant au SU-8080 d'accepter toute la gamme de cellules MM.

Un cavalier sur la face arrière, permet d'utiliser le KA-7300 de 3 manières différentes :
1. amplificateur intégré (cavalier en place - utilisation normale)
2. préamplificateur
3. amplificateur de puissance.

Caractéristiques principales (voir photos pour plus de détails)

Continuous Power both Channel Driven [1 kHz] :
92 W + 92 W at 4 Ω
74 W + 74 W at 8 Ω

Continuous Power both Channel Driven [20 Hz - 20 kHz] :
90 W + 90 W at 4 Ω
72 W + 72 W at 8 Ω

Total Harmonic Distortion:
Rated Power at 1 kHz (8 Ω / 4 Ω) :  0,02% / 0,02%
Rated Power at 20 Hz to 20 kHz (8 Ω / 4 Ω) :  0,02% / 0,05%

Poids du SU-8080 : 13,5Kg.
