SANSUIS AU-D9 - Amplificateur Super Feedforward

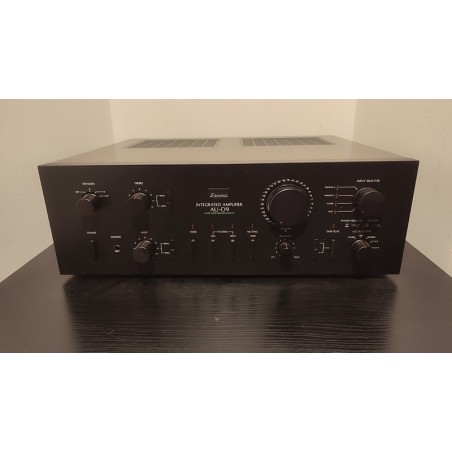

Amplificateur SANSUIS AU-D9

Commercialisation :  1981-1983
Voir revue Le Haut Parleur dec 1981 N° 1675
Son prix en 1981 : 4500 Francs, à titre indicatif le SMIC en 1981 était de 2825 Francs

Livré avec :
Une notice utilisateur recréée, car la « Owner Instructions » d’origine est introuvable.(Voir photos)
La brochure publicitaire en anglais. (Voir photos)

Cet amplificateur a été restauré, reconditionné par Wertronic,
L’appareil a été démonté et nettoyé en profondeur, les contacteurs et potentiomètres ont été ouverts
si nécessaire et nettoyés avec des produits spécifiques.
65 condensateurs chimiques ont été remplacés par des condensateurs de qualité audio Nichicon.
Le plaquage du capot a été refait en bois de palissandre, puis teint et vernis.

SYSTÈME SUPER FEEDFORWARD
Les amplificateurs Super Feedforward sont les développements révolutionnaires de Sansui (en 1981) qui mettront fin une bonne fois pour toutes aux débats sur la distorsion.

La conception DC et le circuit exclusif DD/DC de Sansui.
Des développements qui ont amélioré la réponse transitoire de manière si spectaculaire que le TIM et la distorsion d’enveloppe ont été pratiquement éliminés.
Total harmonic distortion : Less than 0.005 % at or below rated min RMS power output.

La puissance de l’amplificateur AU-D9 95 watts RMS sous 8 ohms est réelle elle serait même plutôt de 100 watts.
Son gros transformateur à double sorties (une pour chaque canal) accompagné de quatre condensateurs de 12000 μF
permettent à l’alimentation de ne pas s’écrouler même avec une charge de 4 ohms.

Le poids de l’AU-D9 est de 14Kg !

Cet amplificateur a un « souffle » incroyable, des basses fermes mais pas trop, les aigus détaillés et
aérés ne fatiguent pas à l’écoute.

Bref C’EST DU SANSUI !

SPECIFICATIONS :

Power output
Min RMS both channels driven, from 10 to 20 000 Hz
with no more then 0,005 % total harmonic distortion : 95Watts per channel into 8 Ohms
Total harmonic distortion :  Less than 0.005 %  at or below rated min  RMS power output

Intermodulation distortion
(60Hz – 7kHz = 4:1 SMPTE method) : Less than 0,005 % at rated power output

Frequency response (at 1Watt)
Overall (frorn AUX) :    DC to 300 000 Hz +0dB    -3.0 dB

RIAA curve deviation
(phono MM 20 Hz to 20 kHz) :  +0.2 dB    -0.2 dB
Rise time : 0.8 µsec
Slew rate : ±200 V/µsec

Damping factor ( 1kHz both channels driven) :
150 into 8 Ohms

Input sensivity and impedance (At 1kHz)
PHONO 1, 2 (MC) : HIGHT 100 µV / LOW 250 µV
100 Ohms

Max input capability :
20mV at 1kHz, less than 0,01 % total harmonic distortion
PHONO 1, 2 (MM) :   2,5mV / 47 kilohms

Max input capability :
200mV at 1kHz, less than 0,01 % total harmonic distortion

AUX, TUNER, TAPE PLAY 1 – 2 : 250mV / 27 kilohms

Output level and impedance (1000Hz) :
TAPE REC 1, 2 : 250mV into  47 kilohms
600 ohms

Chanel separation (1 kHz at rated power output) :
PHONO 1, 2 (MC) : 50dB
PHONO 1, 2 (MM) : 60dB
AUX, TUNER, TAPE PLAY 1, 2 : 80dB

Signal to noise ratio (short-circuit A network)
PHONO 1, 2 (MC) : 74dB
PHONO 1, 2 (MM) : 90dB
AUX, TUNER, TAPE PLAY 1, 2 : 110dB

Controls

BASS :    +8dB     -8dB
Tone selector :  150Hz, 300Hz

TREBLE :    +8dB     -8dB
Tone selector :  3 kHz, 6 kHz

FILTER
16 Hz -3dB at 16Hz (6dB/oct)
20 kHz -3dB at 20kHz (6dB/oct)

MUTING : -20dB

Power requirement : 100, 120, 220, 240 V  (50/60Hz)
Rated cosumption : 520Watts 650VA
